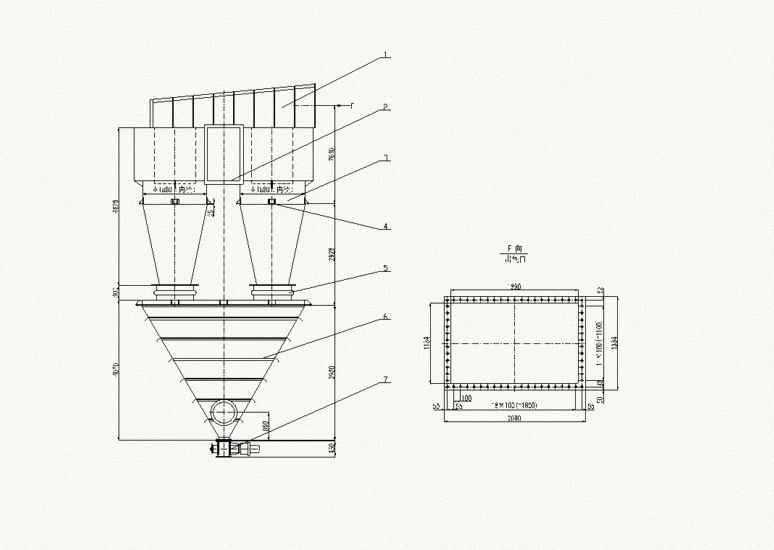

1、出风管道　2、法兰　3、旋风筒　4、支座　5、膨胀节　6、灰斗　7、φ300星型下料机

 技术性能

  1、处理风量 100000~110000m3/h   6、φ300星型下料器

  2、气体温度 300℃（瞬时450℃）   额定产量：20m3/h

  3、压力损失 ＜740pa   行星摆线针轮减速机：

  4、收尘器直径 2–φ1880mm   型号：XLD1.1-4-1/47

  5、设备重量 8244kg   电压：380V

旋风收尘器的组成及内部气流旋风除尘器是除尘装置的一类。除沉机理是使含尘气流作旋转运动，借助于离心力降尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。旋风除尘器于1885年开始使用，已发展成为多种型式。按其流进入方式，可分为切向进入式和轴向进入式两类。在相同压力损失下，后者能处理的气体约为前者的3倍，且气流分布均匀。普通旋风除尘器由简体、锥体和进、排气管等组成。旋风除尘器结构简单，易于制造、安装和维护管理，设备投资和操作费用都较低，已广泛用来从气流中分离固体和液体粒子，或从液体中分离固体粒子。在普通操作条件下，作用于粒子上的离心力是重力的5～2500倍，所以旋风除尘器的效率显著高于重力沉降室。大多用来去除0.3μm以上的粒子，并联的多管旋风除尘器装置对3μm的粒子也具有80～85%的除尘效率。选用耐高温、耐磨蚀和服饰的特种金属或陶瓷材料构造的旋风除尘器，可在温度高达1000℃，压力达500×105Pa的条件下操作。从技术、经济诸方面考虑旋风除尘器压力损失控制范围一般为500～2000Pa。
