PPDC系列气箱式脉冲袋收尘器基本结构

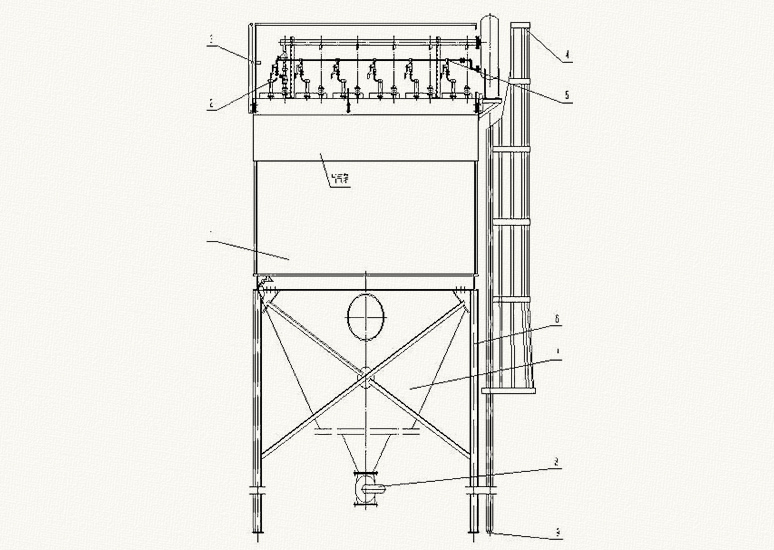

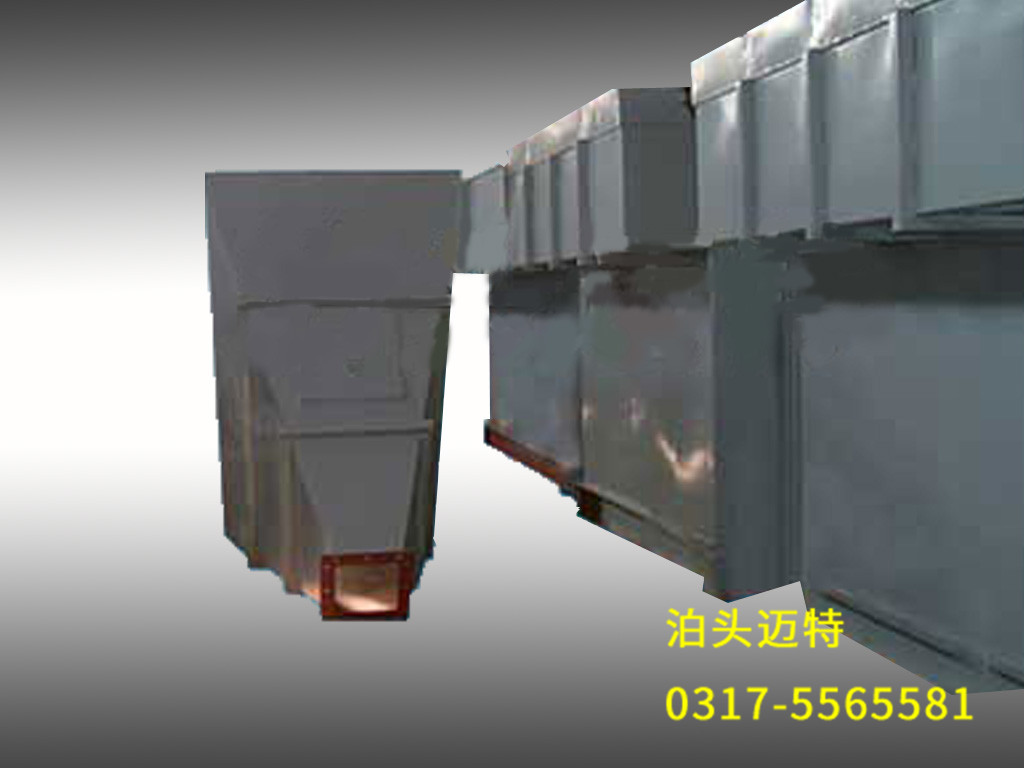

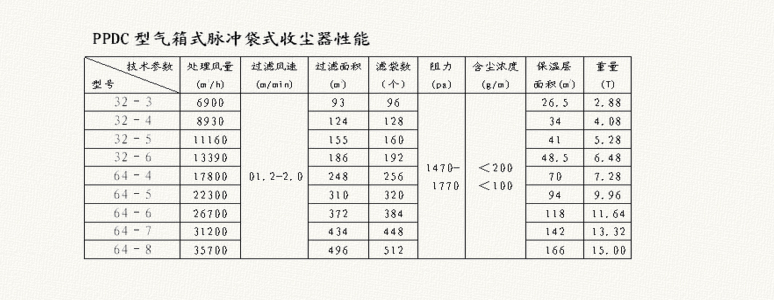

1、气箱脉冲袋式收尘器的主要结构图主体由箱体、袋室、灰斗、进风口四大部分组成，并配有支柱、爬梯、栏杆、气路系统、清灰控制器等。
（1）箱体
箱体主要是固定袋笼滤袋及气路元件之用，并制成全密闭形式，清灰时，压缩空气先进入箱体，半冲入各滤袋内部。箱体顶部做成1.5呀斜面，在户外使用时可防止积水，顶部还设有入孔检修门，安装和换袋笼，滤袋全部在这里进行，十分方便，根据规格的不同，箱体内又分成若干个室，相互之间均用钢板隔开，互不透气，以实现离线(off-line）清灰，每个室内均设有一个提升阀，以通断过滤烟气流。
（2）袋室袋室在箱体的下部，主要用来容纳袋笼和滤袋，并形成一个过滤空间，烟气的净化主要在这里进行，同箱体一样，根据规格的不同也分成若干个室，并用隔板隔开，以防在清灰时各室之间的相互干扰，同时形成一定的沉降空间。
（3）灰斗
灰斗布置在袋室的下部，它除了存放收集下来粉尘以外，还作为进气总管使用（下进气式），当含尘气体进入袋室前先进入灰斗，由于灰斗内容积较大，使得气流速度降低，加之气流方向的改变，使得较粗的尘粒在这里就得到分离，灰斗内布置有螺旋输送机或空气斜槽等输送设备，出口还设有回转卸料器或翻板阀等锁风设备，可连续进行排灰。
（4）进出风口
进出风口根据收尘器的结构形式分二种，32系列的进风口为圆筒型，直接焊在灰斗的侧板上，出风口安排晨箱体下部，袋室侧面，通过提升阀板孔与箱体内部相通，其他系列的进出风口制成一体，安排在袋室侧面，箱体和灰斗之间，中间用斜隔板隔成互不透气的二部分，分别为进气口和出气口，这种结构形式体积虽大些，但气流分布均匀，灰斗内预收尘效果好，适合于烟气含尘浓度较大的场合使用。
