用途与特点

N-TGD型钢丝绳芯输送带斗式提升机是用于散粒物料垂直输送的重要设备，它具有输送量大，提升高度高，运行平稳，使用寿命长等特点。广泛地应用于建材、化工、煤炭、电力和港口运输等行业的物料运输系统中。

N-TGD钢丝绳芯输送带斗式提升机来源于德国AUMUND钢丝绳芯输送带斗式提升机的技术引进与吸收。目前这一系列产品提升机在输送能力和使用性能上都已接近国外同类产品，部分替代了进口。

产品特点：

1.N-TGD型是一个系列产品，以输送斗的宽度区分，从250~1600共有11种规格，输送量1325m3/h，提升高度<100米，输送能力见表一：

 表一

 表一

 2.N-TGD型斗式提升机以抗撕裂型钢丝绳芯输送带为牵引件。

3.本机的头部、尾部及中部机壳做了有效的密封处理。

4.本提升机为离心式卸料，掏取式装料。

5.传动装置中采用垂直轴减速器和液力偶合器。

6.传动装置中设置了用于设备检修的慢动装置。

7.本机下部张紧装置采用平衡丝杆式结构形式。

8.本机下部设有料位计和速度传感器，对提升机的运转情况进行监控。

标记示例

例：   N-TGD400x90--Y90F右1

   N-TGD—斗提机的型号、400—料斗宽度(mm)、90—斗提机的轴距(m)

   Y90—Y系列电机90KW、F—带辅助传动装置、右1—传动装置安装方式

提升机的结构和带斗装置图（见末页）

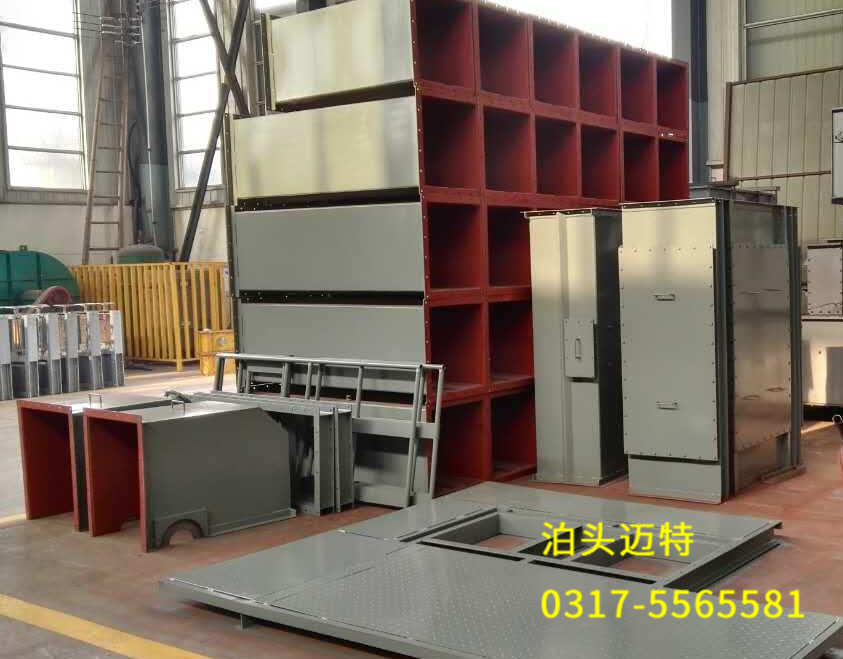

斗式提升机由上部区段、中部机壳、下部区段、带料斗的输送带等牵引部件、传动装置和室外检修平台组成。

  1.下部区段，由进料口、下部机壳、改向轮组和张紧装置组成。

  2.中部机壳（检修），每台一节,用于安装、检修牵引部件。

  3.中部机壳（防偏），通常每隔5节中部机壳放置一个。

  4.连接板，通常每隔2节中部机壳放置一个。

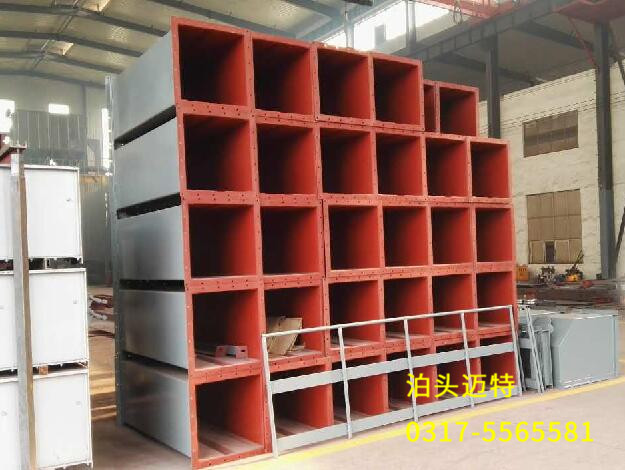

  5.中部机壳（标准），L=2米。

  6.连接框，通常每隔5节中部机壳放置一个。

7.中部机壳（非标），L在0.5~2米之间。一般安装在上部区段中部机壳处。

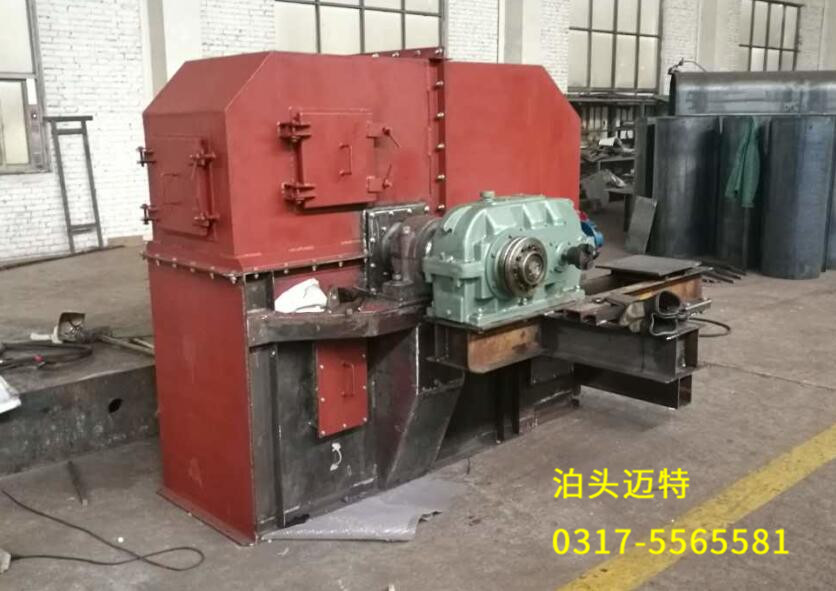

  8.上部区段，包括上部机壳和传动滚筒组。

  9.驱动装置。由电机、垂直轴减速器、液力偶合器、逆止装置、慢动装置组成。

   传动装置有右1、右2、左1、左2之分，图一为右1装法。

  10.室外操作平台。

  11.带斗装置。
